歪へ神対応~優れたクランプ技術~
20年ほど前のこと。
取引先である大手光学機械メーカーの開発担当者より、ある課題が
持ち込まれました。

 このメーカーでは、厚さ0.5mm直径250mmのアルミの円盤から、レーザー光を反射するミラーを製造していたのだが、1枚の板をアルミの圧延素材から顔が映るような鏡面にするのに、専用の機械で40時間を要していました。

 ところが、急に生産量が増えたため、研磨時間を短縮するための名案はないかと問い合わせをいただきました。

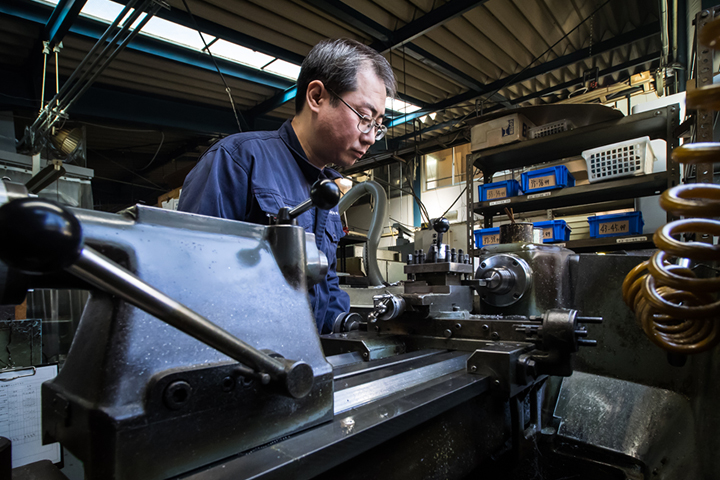

そこで、当社では、0.5mmの円盤を旋盤で0.01~0.02mmほど削り面粗さを向上させることで研削時間の短縮に挑戦しました。
ところが、0.5mmの厚さのアルミを削るには、通常のクランプ方法では加工できません。

ここで役立ったのが、当社のクランプ技術です。
 最も単純な方法としては、より厚い板に両面テープで貼りつける方法やワックス固定など、いろいろな方法を試し、最良の加工方法を採用し、歪なく、ワークの面粗度は、Raで0.4以下になりました。お客様の研削時間は、40時間より3時間となり、10分の1以下に短縮され、大変喜んでいただきました。
このことで、同メーカーのこの年のコスト削減額は、年間16億5千万円に達したそうです。

機械名 能力 台数 メーカー名 特徴
NC精密旋盤 1 西部電機 エアーチャック装備
NC精密旋盤 1 森精機
高速旋盤 8尺 1 大隈鉄工 LS
精密旋盤 5尺 2 大隈鉄工 LP
精密旋盤 1 江黒鉄工 GL120
平面研削盤 300×600 1 岡本工作 PSG-63
ラジアルボール盤 小型 1 帝人精機
ESチャック 300×200 1 エミネントサプライ薄板クランプチャッキングシステム
